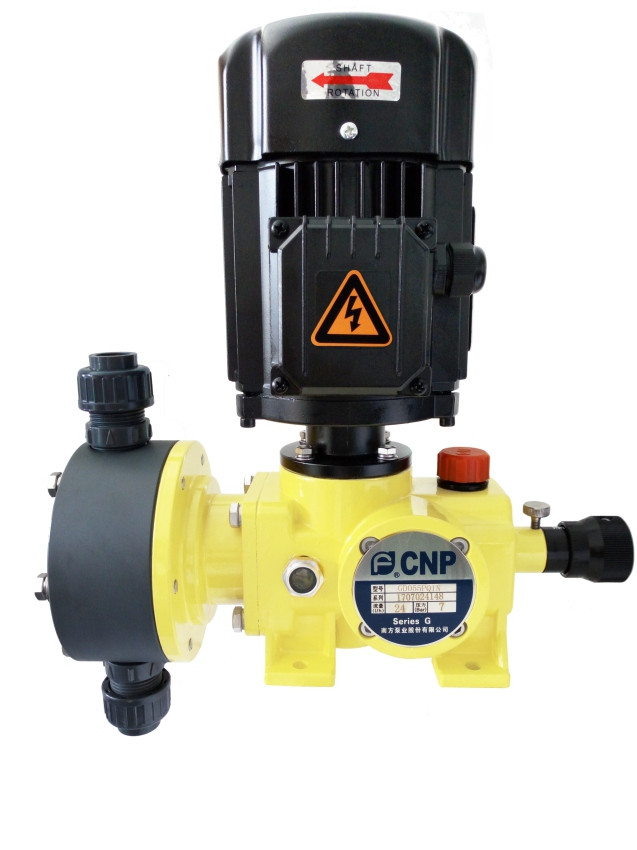

Médico de aislamiento mecánico de la bomba de medición del diafragma de la serie de GD actuado hidráulicamente

Bomba de medición de aislamiento mecánica del diafragma de la serie de GD, bomba de alta presión, médica, bomba de diafragma hidráulicamente actuada



Parametrización para la optimización del tratamiento principal

• Flujo máximo: 130L/h
• Presión máxima de la descarga: 10bar
• Exactitud de estado estacionario el ±2%
• Elevación de succión máxima: columna de agua de los 2m
• Presión de entrada máxima: 2bar
• Temperatura ambiente máxima: +40℃

Major Features
Extremo de la impulsión

• Con la estructura confiable de la leva, es ofrecido por más de poco ruido, desmontaje flexible, y mantenimiento fácil, para las condiciones de trabajo duras.
• Con la lubricación de baño del aceite, las piezas de conducción se juntan con vida laboral larga.
• Con tecnología de alta precisión del gusano y del engranaje de gusano, actúa suavemente.
• Puede alcanzar el ajuste del flujo en los estados del cierre y de funcionamiento.

Extremo flúido

• Elige el diafragma de accionamiento motriz, que el diafragma adopta la estructura compuesta del multiHayer con PTFE y el caucho elástico, sin salida y características durables.
• El lado material sin el diafragma es fácil para pasar los materiales.
• Los materiales principales de la diversa bomba incluyen el PVC, PVDF, 316SS y otros. Son convenientes para transportar toda clase de materiales.
• Adopta la estructura autolimpiador de la válvula de control, que es fácil de mantener.

Modo de control

• Fuente de alimentación: 220V/50HZ monofásico, 380V/50HZ trifásico.
• El motor es controlado por el modo “con./desc.”, la salida del flujo por la manija flexible.
• El regulador variable de la frecuencia recibe la señal de control externo, ajusta la velocidad del movimiento; fuente de alimentación: 220V-50Hz 380V-50Hz monofásico trifásico; la señal de entrada: señal analógica 4-20mA.

Usos principales

• El producto se utiliza extensivamente en muchos campos tales como protección del medio ambiente, refino petroquímico, químico, de petróleo, electricidad, metalurgia, medicina, tratamiento del comida, de aguas y otros campos.

Anexos

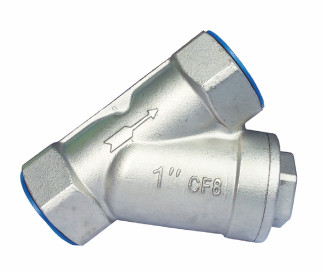

• Los accesorios opcionales incluyen el filtro, la columna de la calibración, la válvula de seguridad, la válvula de equilibrio contrario, el apagador que pulsa, el etc., donde se requiere la válvula de seguridad.
• Las bombas con GD030, cabeza del PVC GD050 y código del interfaz de R, se deben equipar de la válvula de la inyección, de la válvula de pie, del contrapeso y de la manguera de los 6m.

Componentes principales del extremo flúido

Flujo/presión

Dimensiones de la serie de GD
