Inicio /Productos/Bomba centrífuga de la mezcla/Serie de JX que mide el tipo centrífugo del émbolo de la bomba de la mezcla

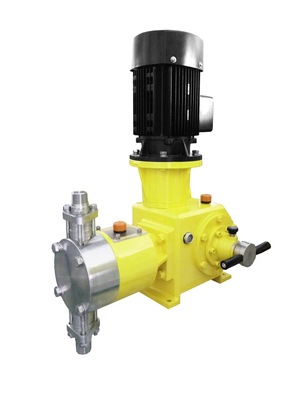

Serie de JX que mide el tipo centrífugo del émbolo de la bomba de la mezcla

1 sistema
MOQ
negotiable
Precio
Serie de JX que mide el tipo centrífugo del émbolo de la bomba de la mezcla
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Flujo máximo: 940L/h
Presión máxima de la descarga: 50Mpa
Elevación de succión máxima: columna de agua de los 2.5m
La elevación más alta: el 1000m
Resaltar:

Bomba centrífuga medidora de la mezcla

,

Tipo bomba centrífuga del émbolo de la mezcla

,

Bomba de medición química 940L/h
Información básica
Lugar de origen: China
Nombre de la marca: HL
Certificación: ISO9001
Número de modelo: Serie de JX
Pago y Envío Términos
Detalles de empaquetado: Embalaje estándar de la exportación
Tiempo de entrega: 6-8 semanas
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 1000 sistemas/mes
Descripción de producto

Émbolo-tipo bomba de medición, bomba centrífuga de la serie de JX

Parametrización para la optimización del tratamiento principal

  • Flujo máximo: 940L/h
  • Presión máxima de la descarga: 50Mpa
  • 10:1 del ratio del rechazo, ± de estado estacionario el 1% de la exactitud
  • Elevación de succión máxima: columna de agua de los 2.5m
  • Temperatura media: -10℃--100℃
  • La temperatura ambiente más alta: +40C, la elevación más alta: el 1000m

Major Features

  • Diseño duro y compacto, pequeña cabeza de la bomba, y conexión optimizada.
  • Contactos del pillaje medios directamente con alta eficacia volumétrica. La pérdida de transmisión es más baja en la alta presión.
  • El ajuste estructural excéntrico variable asegura fluctuaciones lisas en la pulsación del flujo; la nueva máquina permite el resultado más exacto y razonable.
  • Es conveniente para transportar los medios no-sólidos de las partículas, medios de gran viscosidad, en el ambiente de alta presión; ¡No se recomienda para la pulpa corrosiva y las sustancias químicas inflamables, explosivas, peligrosas!
  • Adopte la fibra del grafito con funcionamiento de aislamiento superior y vida de servicio larga.

Modo de control

  • Fuente de alimentación: 380V/220V-50Hz/60Hz/three-phase/single-phase
  • El regulador variable de la frecuencia recibe la señal de control externo y ajusta la velocidad del movimiento, señal de entrada: 4-20 señal analógica del mA
  • El regulador del motor determina el motor trifásico por modo “con./desc.”, ajusta el flujo de la salida

Usos principales

Es áreas de la pista de aterrizaje ampliamente utilizadas tales como químico, petroquímico, la electricidad y la metalurgia etc. Particularmente, es muy popular en campos con de gran viscosidad, de alta presión y de alta temperatura.

Componentes principales del extremo flúido

Extremo flúido Cabeza de la bomba Cuerpo de válvula, asiento de válvula Bola de la válvula Émbolo Apisonamiento Anillo de cierre
304SS 304SS 304SS 304SS/Zirconia 304+Ceramic Fluororubber Fluororubber/PTFE
316SS 316SS 316SS 304SS/Zirconia 316+Ceramis Fluororubber Fluororubber/PTFE

Flujo/presión

Código Flujo máximo
(L./h)		 Presión máxima (Mpa) Diamater del émbolo
(milímetro)		 Frecuencia del movimiento
(min-1)		 Longitud de movimiento
(milímetro)		 Poder del motor
(kilovatio)
JX940/0.9 JX940/0.7
JX940/0.5		 940 0,9
0,7
0,5		 90 130 20 1,5
1,1
0,75
JX840/1.1 JX840/0.8 JX840/0.5 840 1,1
0,8
0,5		 85 1,5
1,1
0,75
JX740/1.2
JX740/0.9 JX740/0.6		 740 1,2
0,9
0,6		 80,0 1,5
1,1
0,75
JX650/1.4 JX650/1.0 JX650/0.7 650 1,4
1,0
0,7		 75 1,5
1,1
0,75
JX570/1.6
JX570/1.1
JX570/0.8		 570 1,6
1,1
0,8		 70,0 1,5
1,1
0,75
JX490/1.8 JX490/1.3
JX490/0.9		 490 1,8
1,3
0,9		 65 1,5
1,1
0,75
JX410/2.1 JX410/1.6 JX410/1.1 410 2,1
1,6
1,1		 60 1,5
1,1
0,75
JX360/2.4 JX360/1.8 JX360/1.2 360 2,4
1,8
1,2		 56 1,5
1,1
0,75
JX280/3.1 JX280/2.2 JX280/1.5 280 3,1
2,2
1,5		 50 1,5
1,1
0,75
JX230/3.8 JX230/2.8 JX230/1.9 230 3,8
2,0
1,9		 45 1,5
1,1
0,75
JX180/4.8 JX180/3.5 JX180/2.4 180 4,8
3,5
2,4		 40 1,5
1,1
0,75
JX140/6.2
JX140/4.6 JX140/3.1		 140 6,2
4,6
3,1		 35,0 1,5
1,1
0,75
JX100/8.5 JX100/6.2
JX100/4.2		 100 8,5
6,2
4,2		 30 1,5
1,1
0,75
JX70/12.0 JX70/8.8
JX70/6.0		 70 12,0
8,8
6,0		 25 1,5
1,1
0,75
JX55/15.8 JX55/11.7
JX55/8.0		 55 15,8
11,7
8,0		 22 1,5
1,1
0,75
JX45/19.0 JX45/13.9 JX45/9.5 45 19,0
13,9
9,5		 20 1,5
1,1
0,75
JX35/23.5 JX35/17.0 JX35/12.0 35 23,5
17,0
12,0		 18 1,5
1,1
0,75
JX25/34.0 JX25/25.0 JX25/17.0 25 34,0
25,0
17,0		 15 1,5
1,1
0,75
JX15/50.0 JX15/36.0 JX15/25.0 15 50,0
36,0
25,0		 12 1,5
1,1
0,75
JX10/50.0 JX10/36.0
JX10/25.0		 10 50,0
36,0
25,0		 10 1,5
1,1
0,75

Extremo flúido

Código Material
S 304SS
L 316SS

Interfaz

Código Descripción JX10-70 JX100-410 JX490-940
P Hilo del NPT el 1/2 ' M el 1/2 ' F 1" M
F Interfaz del reborde DN15 DN20 DN25
K Colocaciones de tubo DN15 ---- ----
X Interfaz especial Consulte por favor Hanlin industrial

Nota: los parámetros rojos son configuración estándar.

Motor eléctrico

Código Descripción
1 Motor trifásico 220/380V, 50Hz, 1440rpm, IP55/F
2 Motor monofásico 220V, 50Hz, 1440rpm, IP55/F
3 Motor a prueba de explosiones trifásico 380V, 50Hz, 1440rpm,
d IP55/F, dHBT4
4 motor trifásico 220/380V, 50Hz de la Variable-frecuencia,
4, 1440rpm, IP55/F, IC416
5 El motor no se proporciona la bomba, conserva el interfaz del IEC
6 Consulte Hanlin Indastrial para otros motores

Cuando el motor de la variable-frecuencia del selectingthe, su poder debe estar en mayor nivel.

Dimensiones de la serie de JX

Serie de JX que mide el tipo centrífugo del émbolo de la bomba de la mezcla 0

Serie de JX que mide el tipo centrífugo del émbolo de la bomba de la mezcla 1

Serie de JX que mide el tipo centrífugo del émbolo de la bomba de la mezcla 2
